产品展示product
AqualineXTM电磁流量计是一款全通径管道式电磁流量计，专门针对中国市场而开发，口径范围广，并提供了多种电极和内衬材质，满足本地市场绝大部分应用的需求。本产品专为短管道中的高精度流量测量而设计，是工业应用的理想解决方案。
AqualineXTM电磁流量计在出厂时已通过校准，精度等级有0.5%和0.3%两种可选。产品按照国际一线品牌的高标准进行严格的质量控制，并通过了多项测试与验证，以确保低故障率和长期可靠性。AqualineXTM电磁流量计的耐用性，给用户带来的益处是更短的停机时间和更低的维护成本。
特点
。降低直管段要求，是最终出水管线，水源处以及撬装装置的理想选择。
。最高精度达0.3%.
。丰富的耐腐蚀内衬材质和电极材料可选，几乎覆盖水处理和工业领域所有应用工况。

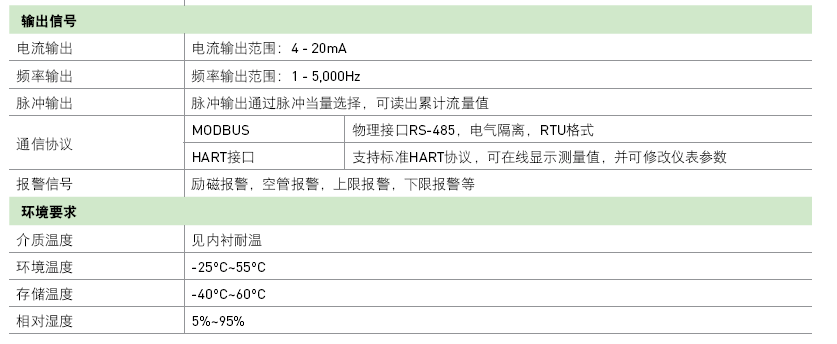

。灵活的通讯接口，标配4-20mA输出，脉冲，RS485/ ModbusRTU输出。
。显示屏和变送器可以灵活转向。
(垂直安装时显示屏可以转换角度，方便观测。)
(流量计安装在不易观测的场所，变送器可以转换安装角度，方便观测。)
。宽量程，可测的流量下限可以做到很低，0.05m/s及以下也可测量。
。信号处理，结合GF多年在流体输送的经验，采用先进的信号处理和高阶算法，能够有效去除各种信号噪声和干扰。
。采用高性能CPU及高速采样芯片，运算精度高，从而保证极高的测量可靠性。
。针对特殊应用的解决方案。
AqualineX系列电磁流量计提供3种类别
| 选型位号 | 测量场景 |
口径范围及应用场合
|
| 0 | 标准型(电导率≥20μS/cm) | 聚氨酯(PU)内衬:DN25-DN600 PTFE内衬:DN15-DN1000 FEP/PFA内衬:DN10*(1)-DN600 氯丁橡胶(Ne)内衬*(2):DN700-DN1000 |
| D | 低电导率型(电导率5-20μS/cm) | DN15-DN300 |
| J | 固液两相流(如:矿浆/纸浆/果浆/泥浆，易结晶的液体) | DN25-DN600 |
备注：
*(2)小于DN15，或大于DN1000口径，可以定制，请与GF销售代表联系。
*(3)关于防护等级的说明
。 IP67：浸水型，适用于一体式整机，变送器以及未经灌胶处理的分体式传感器。
。 IP68：潜水型，长期工作在水中，仅适用于经灌胶处理过的分体式传感器。安装使用过程中对信号线要严密防护
。 防护等级应根据实际情况选择：
传感器安装在地面以上，应选用IP67.
传感器安装在地面以下，易泡水易受潮环境，应选用IP68.
选型建议：
1)有负压的情况下，应选用FEP或PFA衬里。

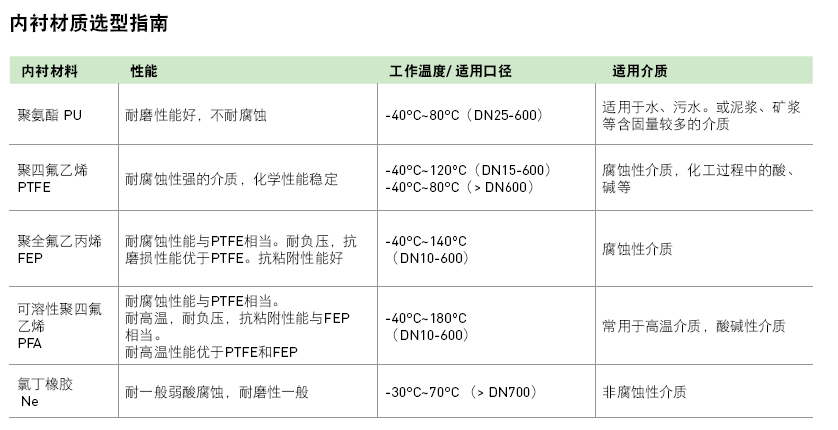

2)对于纸浆等容易结垢的介质，优先选择不易粘附并易于除垢的FEP或PFA衬里。3)对于矿浆，泥浆等磨损性介质，应选PU,FEP或PFA衬里。4)对有卫生要求的介质，应选择FEP或PFA衬里。
订货信息：

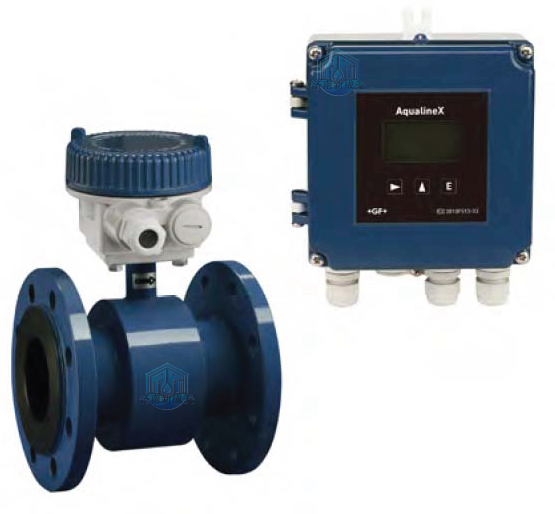

分体式
100-240VAC,50/60Hz，输出4-20mA+脉冲+Modbus RS485;三电极结构，0.5%精度；
碳钢法兰GB/T9124.1-2019，不防爆。
DN PN 订货代码 内衬 电极 传感器IP等级 制造商部件号
15 40 300 170 824 FEP 316L IP67 EMF8601N-(15)12031S51A
20 40 300 170 825 FEP 316L IP67 EMF8601N-(20)12031S51A
25 40 300 170 826 PU 316L IP67 EMF8601N-(25)14031S51A
32 40 300 170 827 PU 316L IP67 EMF8601N-(32)14031S51A
40 40 300 170 828 PU 316L IP67 EMF8601N-(40)14031S51A
50 40 300 170 829 PU 316L IP67 EMF8601N-(50)14031S51A
65 40 300 170 830 PU 316L IP67 EMF8601N-(65)14031S51A
80 40 300 170 831 PU 316L IP67 EMF8601N-(80)14031S51A
100 16 300 170 832 PU 316L IP67 EMF8601N-(100)14031S51A
125 16 300 170 833 PU 316L IP67 EMF8601N-(125)14031S51A
150 16 300 170 834 PU 316L IP67 EMF8601N-(150)14031S51A
200 10 300 170 835 PU 316L IP67 EMF8601N-(200)14031S51A
250 10 300 170 836 PU 316L IP67 EMF8601N-(250)14031S51A
300 10 300 170 837 PU 316L IP67 EMF8601N-(300)14031S51A
350 10 300 170 838 PU 316L IP67 EMF8601N-(350)14031S51A
400 10 300 170 839 PU 316L IP67 EMF8601N-(400)14031S51A
450 10 300 170 840 PU 316L IP67 EMF8601N-(450)14031S51A
500 10 300 170 841 PU 316L IP67 EMF8601N-(500)14031S51A
600 10 300 170 842 PU 316L IP67 EMF8601N-(600)14031S51A
700 10 300 170 843 Ne 316L IP68 EMF8601N-(700)11032S51A
800 10 300 170 844 Ne 316L IP68 EMF8601N-(800)11032S51A
900 10 300 170 845 Ne 316L IP68 EMF8601N-(900)11032S51A
1000 10 300 170 846 Ne 316L IP68 EMF8601N-(1000)11032S51A
DN PN 订货代码 内衬 电极 传感器IP等级 制造商部件号
15 40 300 170 870 FEP HC IP67 EMF8601N-(15)22031S51A
20 40 300 170 871 FEP HC IP67 EMF8601N-(20)22031S51A
25 40 300 170 872 PTFE HC IP67 EMF8601N-(25]23031S51A
32 40 300 170 873 PTFE HC IP67 EMF8601N-(32)23031S51A
40 40 300 170 874 PTFE HC IP67 EMF8601N-(40)23031S51A
50 40 300 170 875 PTFE HC IP67 EMF8601N-(50)23031S51A
65 40 300 170 876 PTFE HC IP67 EMF8601N-(65)23031S51A
80 40 300 170 877 PTFE HC IP67 EMF8601N-(80)23031S51A
100 16 300 170 878 PTFE HC IP67 EMF8601N-(100)23031S51A
125 16 300 170 879 PTFE HC IP67 EMF8601N-(125)23031S51A
150 16 300 170 880 PTFE HC IP67 EMF8601N-(150)23031S51A
200 10 300 170 881 PTFE HC IP67 EMF8601N-(200)23031S51A
250 10 300 170 882 PTFE HC IP67 EMF8601N-(250)23031S51A
300 10 300 170 883 PTFE HC IP67 EMF8601N-[300)23031S51A
350 10 300 170 884 PTFE HC IP67 EMF8601N-(350)23031S51A
400 10 300 170 885 PTFE HC IP67 EMF8601N-(400)23031S51A
450 10 300 170 886 PTFE HC IP67 EMF8601N-[450)23031S51A
500 10 300 170 887 PTFE HC IP67 EMF8601N-(500)23031S51A
600 10 300 170 888 PTFE HC IP67 EMF8601N-(600)23031S51A
700 10 300 170 889 PTFE HC IP68 EMF8601N-(700)23032S51A
800 10 300 170 890 PTFE HC IP68 EMF8601N-(800)23032S51A
900 10 300 170 891 PTFE HC IP68 EMF8601N-(900)23032S51A
1000 10 300 170 892 PTFE HC IP68 EMF8601N-(1000)23032S51A
