产品展示product
AqualineXTM电磁流量计是一款全通径管道式电磁流量计，专门针对中国市场而开发，口径范围广，并提供了多种电极和内衬材质，满足本地市场绝大部分应用的需求。本产品专为短管道中的高精度流量测量而设计，是工业应用的理想解决方案。
AqualineXTM电磁流量计在出厂时已通过校准，精度等级有0.5%和0.3%两种可选。产品按照国际一线品牌的高标准进行严格的质量控制，并通过了多项测试与验证，以确保低故障率和长期可靠性。AqualineXTM电磁流量计的耐用性，给用户带来的益处是更短的停机时间和更低的维护成本。
特点
。降低直管段要求，是最终出水管线，水源处以及撬装装置的理想选择。
。最高精度达0.3%.
。丰富的耐腐蚀内衬材质和电极材料可选，几乎覆盖水处理和工业领域所有应用工况。
。灵活的通讯接口，标配4-20mA输出，脉冲，RS485/ ModbusRTU输出。
。显示屏和变送器可以灵活转向。
(垂直安装时显示屏可以转换角度，方便观测。)
(流量计安装在不易观测的场所，变送器可以转换安装角度，方便观测。)
。宽量程，可测的流量下限可以做到很低，0.05m/s及以下也可测量。
。信号处理，结合GF多年在流体输送的经验，采用先进的信号处理和高阶算法，能够有效去除各种信号噪声和干扰。
。采用高性能CPU及高速采样芯片，运算精度高，从而保证极高的测量可靠性。
。针对特殊应用的解决方案。
AqualineX系列电磁流量计提供3种类别
| 选型位号 | 测量场景 |
口径范围及应用场合
|
| 0 | 标准型(电导率≥20μS/cm) | 聚氨酯(PU)内衬:DN25-DN600 PTFE内衬:DN15-DN1000 FEP/PFA内衬:DN10*(1)-DN600 氯丁橡胶(Ne)内衬*(2):DN700-DN1000 |
| D | 低电导率型(电导率5-20μS/cm) | DN15-DN300 |
| J | 固液两相流(如:矿浆/纸浆/果浆/泥浆，易结晶的液体) | DN25-DN600 |
备注：
*(2)小于DN15，或大于DN1000口径，可以定制，请与GF销售代表联系。
*(3)关于防护等级的说明
。 IP67：浸水型，适用于一体式整机，变送器以及未经灌胶处理的分体式传感器。
。 IP68：潜水型，长期工作在水中，仅适用于经灌胶处理过的分体式传感器。安装使用过程中对信号线要严密防护
。 防护等级应根据实际情况选择：
传感器安装在地面以上，应选用IP67.
传感器安装在地面以下，易泡水易受潮环境，应选用IP68.
选型建议：
1)有负压的情况下，应选用FEP或PFA衬里。
2)对于纸浆等容易结垢的介质，优先选择不易粘附并易于除垢的FEP或PFA衬里。3)对于矿浆，泥浆等磨损性介质，应选PU,FEP或PFA衬里。4)对有卫生要求的介质，应选择FEP或PFA衬里。
订货信息：

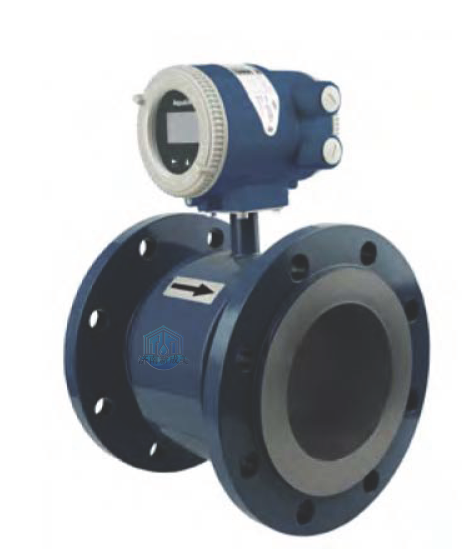

一体式
100-240VAC,50/60Hz，输出4-20mA+脉冲+Modbus RS485;三电极结构，0.5%精度，IP67;
碳钢法兰GB/T9124.1-2019，不防爆。
DN PN 订货代码 内衬 电极 制造商部件号
15 40 300 170 801 FEP 316L EMF8901N-(15)12031C51A
20 40 300 170 802 FEP 316L EME8901N-120)12031C51A
25 40 300 170 803 聚氨酯 316L EMF8901N-(25)14031C51A
32 40 300 170 804 聚氨酯 316L EMF8901N-(32)14031C51A
40 40 300 170 805 聚氨酯 316L EME8901N-(40)14031C51A
50 40 300 170 806 聚氨酯 316L EME8901N-150)14031C51A
65 40 300 170 807 聚氨酯 316L EME8901N-165)14031C51A
80 40 300 170 808 聚氨酯 316L EME8901N-180114031C51A
100 16 300 170 809 聚氨酯 316L EME8901N-(100114031C51A
125 16 300 170 810 聚氨酯 316L EMF8901N-(125)14031C51A
150 16 300 170 811 聚氨酯 316L EMF8901N-1150)14031C51A
200 10 300 170 812 聚氨酯 316L EMF8901N-1200)14031C51A
250 10 300 170 813 聚氨酯 316L EME8901N-1250)14031C51A
300 10 300 170 814 聚氨酯 316L EME8901N-1300114031C51A
350 10 300 170 815 聚氨酯 316L EME8901N-(350)14031C51A
400 10 300 170 816 聚氨酯 316L EME8901N-[400114031C51A
450 10 300 170 817 聚氨酯 316L EME8901N-(450)14031C51A
500 10 300 170 818 聚氨酯 316L EME8901N-(500114031C51A
600 10 300 170 819 聚氨酯 316L EME8901N-1600114031C51A
DN PN 订货代码 内衬 电极 制造商部件号
15 40 300 170 847 FEP HC EMF8901N-115)22031C51A
20 40 300 170 848 FEP HC EMF8901N-(20)22031C51A
25 40 300 170 849 PTFE HC EMF8901N-(25)23031C51A
32 40 300 170 850 PTFE HC EMF8901N-132)23031C51A
40 40 300 170 851 PTFE HC EMF8901N-(40)23031C51A
50 40 300 170 852 PTFE HC EMF8901N-150)23031C51A
65 40 300 170 853 PTFE HC EME8901N-165123031C51A
80 40 300 170 854 PTFE HC EMF8901N-(80)23031C51A
100 16 300 170 855 PTFE HC EMF8901N-(100)23031C51A
125 16 300 170 856 PTFE HC EMF8901N-(125)23031C51A
150 16 300 170 857 PTFE HC EMF8901N-1150)23031C51A
200 10 300 170 858 PTFE HC EME8901N-(200123031C51A
250 10 300 170 859 PTFE HC EMF8901N-(250)23031C51A
300 10 300 170 860 PTFE HC EMF8901N-1300123031C51A
350 10 300 170 861 PTFE HC EMF8901N-(350)23031C51A
400 10 300 170 862 PTFE HC EME8901N-1400123031C51A
450 10 300 170 863 PTFE HC EME8901N-(450123031C51A
500 10 300 170 864 PTFE HC EMF8901N-(500)23031C51A
600 10 300 170 865 PTFE HC EME8901N-1600123031C51A
